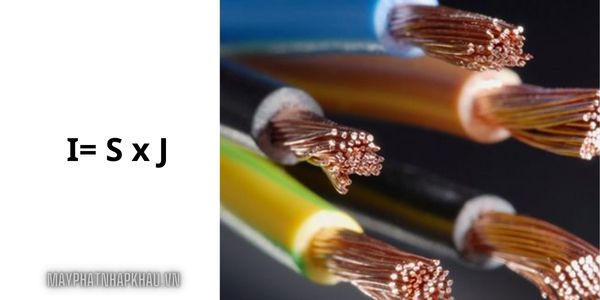

Công thức tính tiết diện dây dẫn 3 pha nhanh chóng và đơn giản

Việc tính toán tiết diện dây dẫn là một yếu tố quan trọng trong việc thiết kế hệ thống điện 3 pha. Việc lựa chọn tiết diện dây dẫn phù hợp giúp đảm bảo hiệu suất truyền tải điện năng, đồng thời giảm thiểu các rủi ro như quá tải, cháy nổ, hoặc suy giảm hiệu quả hoạt động. Trong bài viết này, chúng tôi sẽ giới thiệu công thức tính tiết diện dây dẫn 3 pha đơn giản và nhanh chóng, giúp bạn dễ dàng áp dụng trong thiết kế hệ thống điện của mình.

Công suất tải của hệ thống điện 3 pha được tính theo công thức sau:

Công suất tải sẽ được tính theo công thức sau: P = I x (√3 x U x cosφ x η)

Trong đó:

• P: Công suất tải của hệ thống điện (đơn vị: W)

• I: Cường độ dòng điện (đơn vị: A)

• U: Điện áp (đơn vị: V)

• cosφ: Hệ số công suất (thường có giá trị khoảng 0.9, là tỷ lệ giữa công suất thực tế và công suất tiêu hao do hiệu suất của hệ thống)

• η: Hiệu suất của hệ thống điện.

Công thức này giúp tính toán chính xác công suất tải của hệ thống, đảm bảo hiệu quả vận hành và tiết kiệm năng lượng trong các ứng dụng điện công nghiệp.

• Giả sử một hệ thống điện 3 pha có các thông số sau:
• Công suất của hệ thống: P = 15 kW
• Điện áp: U = 380 V
• Hệ số công suất: cos φ = 0.9
• Hiệu suất của hệ thống: η = 0.95

Bảng tra tiết diện dây dẫn điện 3 pha chuẩn xác

Dưới đây là bảng về dòng điện có tiết diện có sẵn đạt tiêu chuẩn IEC 60439 tùy theo công suất các thiết bị điện của bạn mà áp dụng:

BẢNG TÍNH TIẾT DIỆN DÂY DẪN 3 PHA DỰA TRÊN CÔNG SUẤT ĐỊNH MỨC VÀ MẬT ĐỘ DÒNG ĐIỆN
(Gía trị chỉ mang tính chất tham khảo, tùy điều kiện thực tế mà áp dụng)
Đối với động cơ 3 pha 380V
Công suất định mức (HP)	Công suất định mức (kW)	Điện áp định mức (3 pha) (Ampe)	Dòng điện định mức (3 pha) (Ampe)	Mật độ dòng điện J(A/mm2)	Tiết diện dây (mm2)
0.25	0.19	380	0.38	7	0.2
0.5	0.38	380	0.76	7	0.2
0.75	0.56	380	1.12	7	0.6
1	0.75	380	1.51	7	0.8
1.5	1.13	380	2.27	5.5	1.1
2	1.5	380	3.01	5.5	1.5
3	2.25	380	4.52	5.5	2.3
3.5	2.63	380	5.28	5.5	2.7
4	3	380	6.03	5.5	3
4.5	3.38	380	6.79	5.5	3.4
5	3.75	380	7.53	5.5	3.8
5.5	4.13	380	8.29	5.5	4.2
6	4.5	380	9.04	5.5	4.5
7	5.25	380	10.54	5.5	5.3
8	6	380	12.05	5.5	6.1
9	6.75	380	13.56	5.5	6.8
10	7.5	380	15.06	5.5	7.6
11	8.25	380	16.57	5.5	8.3

Trên đây là một số mẹo quan trọng mà Máy phát nhập khẩu gửi đến bạn để tính toán và lựa chọn dây dẫn 3 pha theo công suất. Việc chọn dây dẫn phù hợp là rất quan trọng để đảm bảo an toàn và hiệu suất cho hệ thống điện của bạn.

• Chọn dây dẫn đúng vật liệu: Dây dẫn đồng có độ dẫn điện cao hơn nhôm, tuy nhiên, dây đồng có giá thành cao hơn. Bạn nên cân nhắc lựa chọn dựa trên ngân sách và yêu cầu về hiệu suất.

• Chọn dây dẫn có tiết diện lớn hơn: Để đảm bảo an toàn, bạn có thể chọn dây dẫn có tiết diện lớn hơn một chút so với tính toán. Điều này giúp tránh tình trạng dây bị quá tải và giảm nguy cơ cháy nổ.

• Kiểm tra độ dài dây dẫn: Đảm bảo rằng chiều dài dây dẫn được tính toán chính xác, vì sự sụt áp tăng lên theo chiều dài của dây.

Việc tính toán và chọn lựa tiết diện dây dẫn 3 pha phù hợp là rất quan trọng để đảm bảo hệ thống điện hoạt động hiệu quả và an toàn. Với công thức đơn giản và một số yếu tố cần lưu ý, bạn có thể dễ dàng tính toán và lựa chọn dây dẫn phù hợp cho hệ thống của mình. Hãy chắc chắn thực hiện các phép tính cẩn thận và tham khảo ý kiến chuyên gia khi cần thiết để đảm bảo sự an toàn tuyệt đối cho hệ thống điện.
